ZAKŁAD   MECHANIKI   MASZYN

GLIWICE - OSTROPA

Pierścienie rozporowe.

Katalog parametrów dla   d x D =   45 x 75   -   300 x 375
45x75 - 85x125   90x130 - 160x210   170x225 - 300x375

Opis
Zastosowanie

ZOBACZ   ZDJĘCIE


/\  Do góry  /\
Wymiary Przenoszony
moment
lub siła		 Śruby kl. własn 12.9 -
PN - 74/M - 82302		 Gwint
montażowy		Masa
obrotowyosiowa sztukwymiarMoment dokręc MA

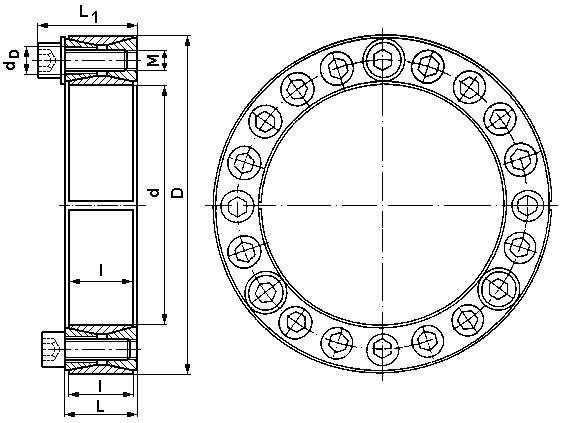

d x DLlL1 MoPo idgI
faza		II
faza		III
faza		 dDG
[ mm ] [ Nm ][ kN ]  [ mm ][ Nm ] [ mm ][ kg ]
45 x 75
50 x 80
55 x 852420~34 2 27083 14M8 x 22102035 M 100.64
60 x 90
65 x 952420~34 3 04093 16M8 x 22102035 M 100.86
70 x 110282440 4 600132 14M10 x 25204570 M 121.35
75 x 115
80 x 120
85 x 125

/\  Do góry  /\
Wymiary Przenoszony
moment
lub siła		 Śruby kl. własn 12.9 -
PN - 74/M - 82302		 Gwint
montażowy		Masa
obrotowyosiowa sztukwymiarMoment dokręc MA
d x DLlL1 MoPo idgI
faza		II
faza		III
faza		 dDG
[ mm ] [ Nm ][ kN ]  [ mm ][ Nm ] [ mm ][ kg ]
90 x 130282447 6 600147 16M10 x 25204570 M 121.6
95 x 135
100 x 145332647 9 350187 14M12 x 304080125 M 162.0
110 x 155332647 10 500191 14M12 x 304080125 M 162.2
120 x 165332647 13 050218 16M12 x 304080125 M 162.4
130 x 180383452 17 670272 20M12 x 354080125 M 163.5
140 x 190383452 20 935299 22M12 x 354080125 M 163.9
150 x 200383452 24 470326 24M12 x 354080125 M 164.1
160 x 210383452 28 275333 26M12 x 354080125 M 164.3

/\  Do góry  /\
Wymiary Przenoszony
moment
lub siła		 Śruby kl. własn 12.9 -
PN - 74/M - 82302		 Gwint
montażowy		Masa
obrotowyosiowa sztukwymiarMoment dokręc MA
d x DLlL1 MoPo idgI
faza		II
faza		III
faza		 dDG
[ mm ] [ Nm ][ kN ]  [ mm ][ Nm ] [ mm ][ kg ]
170 x 225443860 32 700385 20M14 x 4060130200 M 185.8
180 x 235443860 37 750420 24M14 x 4060130200 M 186.0
190 x 250524668 46 500490 28M14 x 4560130200 M 188.3
200 x 260524668 52 430525 30M14 x 4560130200 M 188.7
220 x 285565074 65 575596 26M16 x 50100200305 M 2011.2
240 x 305565074 82 450637 30M16 x 50100200305 M 2012.2
260 x 325565074 101 350780 34M16 x 50100200305 M 2013.2
280 x 355666086.5 125 500896 32M18 x 60140280420 M 2219.1
300 x 375666086.5 151 3001 010 36M18 x 60140280420 M 2220.5


/\  Do góry  /\

Pierścienie rozporowe.

Opis
    Pierścień rozporowy składa się z pierścienia wewnętrznego i zewnętrznego oraz pierścienia przedniego i tylnego, skręconych śrubami.
    W połączeniach tych w odróżnieniu od połączeń kształtowych np. wpustowych lub wieloklinowych moment obrotowy przenoszony jest dzięki tarciu występującemu pomiędzy częściami łączonymi a elementem łączącym tzn. pierścieniem rozporowym.
    Przenoszenie momentu uzyskuje się przez dokręcenie śrub łączących pierścień przedni i tylny, a tym samym rozpieranie pierścieni wewnętrznego i zewnętrznego.
    W celu zwiększenia przenoszonego momentu możliwe jest stosowanie kilku pierścieni rozporowych.
    Montaż pierścienia polega na równomiernym i naprzemianległym dokręcaniu śrub odpowiednim momentem w trzech fazach ( określonych w tabeli ) za pomocą klucza dynamometrycznego.
    Charakterystyczne własności pierścieni rozporowych:
duże przenoszone momenty obrotowe i siły poosiowe, duża niezawodność, prosty montaż i demontaż.
Zastosowanie
    Pierścienie rozporowe służą do rozłącznego, bezkształtowego zespalania wałów z piastami w różnych na ogół mocno obciążonych maszynach i urządzeniach.
    Przenoszą zarówno moment obrotowy jak i siłę osiową.
    Mogą być stosowane przy obciążeniach statycznych i dynamicznych,
jedno- i dwukierunkowych.
    Pierścienie rozporowe nadają się do mocowania piast wszelkiego rodzaju na wałach i osiach.
    Możliwości stosowania istnieją wszędzie tam, gdzie dotychczas używano połączeń skurczowych, klinowych, wpustowych i wielokątnych, jak też wałów wielowypustowych itp.
    Można więc mocować nimi koła zębate i łańcuchowe, dźwignie, krzywki, koła pasowe lub tarcze hamulcowe.
