ZAKŁAD   MECHANIKI   MASZYN

GLIWICE - OSTROPA

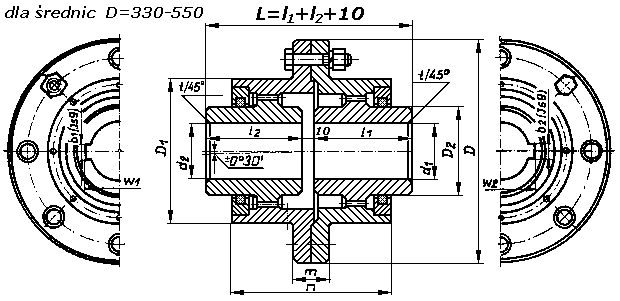

Sprzęgła zębate dwustronne typ ASz   ZOBACZ   ZDJĘCIE ZOBACZ   ZDJĘCIE

dla D=160-250

Katalog parametrów dla D=330-550
D 330  D 360  D 430  D 500  D 550

Przykład oznaczenia sprzęgła zębatego dwustronnego
(wykonanie-1)
o średnicy piasty d1 = 22 mm i długości piasty l1 = 36 mm oraz (wykonanie-4)
o średnicy piasty d2 = 24 mm i długości piasty l2 = 50 mm wykonanego wg rys. nr M - 001 ASz
SPRZĘGŁO ZĘBATE DWUSTRONNE wyk. 1/4  M - 001 ASz
/\  Do góry  /\
D D1 D2 .3)
d1
d2
(H8)		 l1
l2		 .1)
b1
b2		 .1)
w1
w2		 t m n Moment
bezwład-
ności
masy
I		 .2)
Moment
nominalny
Mnom		 Prędkość
obrotowa
nmax		 Masa
max		 Wy-
ko-
na-
nie
( )		 Nr  rys.
wyko-
nawczego
mm kg * m2 kN * m obr / min ~ kg
330 240 150 65 105 18 69,4 4 50 230 0,7 11,80 2500 78,8 (35) M - 005
ASz
140 36
70 105 20 74,9 (37)
140 38
(71) 105 75,9 (39)
140 40
(75) 105 79,9 (41)
140 42
80 (130) 22 85,4 (43)
170 44
(85) (130) 90,4 (45)
170 46
90 (130) 25 95,4 (47)
170 48
(95) (130) 100,4 (49)
170 50
100 165 28 106,4 (51)
210 52

/\  Do góry  /\
D D1 D2 .3)
d1
d2
(H8)		 l1
l2		 .1)
b1
b2		 .1)
w1
w2		 t m n Moment
bezwład-
ności
masy
I		 .2)
Moment
nominalny
Mnom		 Prędkość
obrotowa
nmax		 Masa
max		 Wy-
ko-
na-
nie
( )		 Nr  rys.
wyko-
nawczego
mm kg * m2 kN * m obr / min ~ kg
360 270 180 80 (130) 22 85,4 5 50 260 1,15 19 1500 102,6 (43) M - 006
ASz
170 44
(85) (130) 90,4 (45)
170 46
90 (130) 25 95,4 (47)
170 48
(95) (130) 100,4 (49)
170 50
100 (165) 28 106,4 (51)
210 52
110 (165) 116,4 (53)
210 54
(120) (165) 32 127,4 (55)
210 56
125 (165) 132,4 (57)
210 58

/\  Do góry  /\
D D1 D2 .3)
d1
d2
(H8)		 l1
l2		 .1)
b1
b2		 .1)
w1
w2		 t m n Moment
bezwład-
ności
masy
I		 .2)
Moment
nominalny
Mnom		 Prędkość
obrotowa
nmax		 Masa
max		 Wy-
ko-
na-
nie
( )		 Nr  rys.
wyko-
nawczego
mm kg * m2 kN * m obr / min ~ kg
430 330 230 100 (165) 28 106,4 8 50 300 3,55 30 1500 165,3 (51) M - 007
ASz
210 52
110 (165) 116,4 (53)
210 54
(120) (165) 32 127,4 (55)
210 56
125 (165) 132,4 (57)
210 58
(130) (200) 137,4 (59)
250 60
140 (200) 36 148,4 (61)
250 62
(150) (200) 158,4 (63)
250 64
160 (240) 40 169,4 (65)
300 66

/\  Do góry  /\
D D1 D2 .3)
d1
d2
(H8)		 l1
l2		 .1)
b1
b2		 .1)
w1
w2		 t m n Moment
bezwład-
ności
masy
I		 .2)
Moment
nominalny
Mnom		 Prędkość
obrotowa
nmax		 Masa
max		 Wy-
ko-
na-
nie
( )		 Nr  rys.
wyko-
nawczego
mm kg * m2 kN * m obr / min ~ kg
500 400 280 (120) (165) 32 127,4 10 50 325 7 50 1400 260,5 (55) M - 008
ASz
210 56
125 (165) 132,4 (57)
210 58
(130) (200) 137,4 (59)
250 60
140 (200) 36 148,4 (61)
250 62
(150) (200) 158,4 (63)
250 64
160 (240) 40 169,4 (65)
300 66
(170) (240) 179,4 (67)
300 68
180 (240) 45 190,4 (69)
300 70
(190) 280 200,4 (71)
350 72

/\  Do góry  /\
D D1 D2 .3)
d1
d2
(H8)		 l1
l2		 .1)
b1
b2		 .1)
w1
w2		 t m n Moment
bezwład-
ności
masy
I		 .2)
Moment
nominalny
Mnom		 Prędkość
obrotowa
nmax		 Masa
max		 Wy-
ko-
na-
nie
( )		 Nr  rys.
wyko-
nawczego
mm kg * m2 kN * m obr / min ~ kg
550 450 280 140 (200) 36 148,4 10 60 365 13,75 71 1250 360 (61) M - 009
ASz
250 62
(150) (200) 158,4 (63)
250 64
160 (240) 40 169,4 (65)
300 66
(170) (240) 179,4 (67)
300 68
180 (240) 45 190,4 (69)
300 70
(190) 280 200,4 (71)
350 72
200 280 210,4 (73)
350 74
220 280 50 231,4 (75)
350 76
/\  Do góry  /\

D 330  D 360  D 430  D 500  D 550

Sprzęgła zębate dwustronne typ ASz

Uwagi:
.1) - W przypadku konieczności zastosowania innych wymiarów b1 , 2 i w1 , 2
należy w oznaczeniu sprzęgła podać dodatkowo wymiary tego rowka,
.2) - Moment nominalny odnosi się do największych średnic d1 i d2 danego sprzęgła,
.3) - Dopuszcza się stosowanie tolerancji otworu w klasie 7 (H7) - po uzgodnieniu z producentem.
(  ) - Wymiary i wykonania podane w nawiasach nie są zalecane.
