ZAKŁAD   MECHANIKI   MASZYN

GLIWICE - OSTROPA

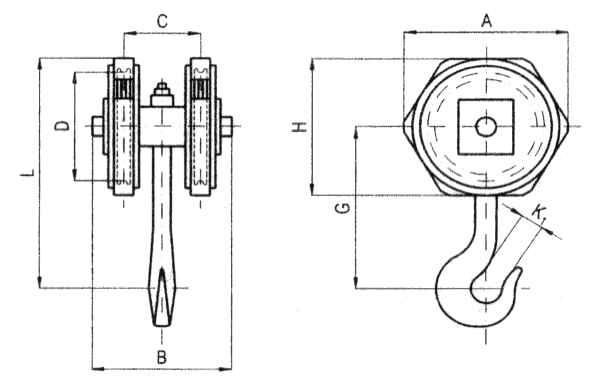

Zblocza hakowe dwukrążkowe krótkie
na łożyskach ślizgowych

Katalog parametrów dla zbloczy nr: 2.5 - 20
Krążki linowe do zbloczy wykonujemy z nast. materiałów:
żeliwo, staliwo, stal .
Przykład oznaczenia zblocza hakowego nr 2.5;
z dwoma krążkami linowymi z żeliwa na łożysku ślizgowym
wg Karty Katalogowej KZM 79

ZBLOCZE HAKOWE 2-KRĄŻKOWE NA ŁOŻ.ŚLIZGOWYM
KZM 79 - 2.5 - ŻELIWO
/\  Do góry  /\
Numer
zblocza		 Dopuszczalne udźwigi
dla grup natężenia
pracy mechanizmów
wg PN-79/M-06504		 Zakres
średnic
lin
1 M2 M3 M4 M5 M6 M
[ t ] [ mm ]
2,5543,22,5210 - 12,5
486,3543,210 - 14
51086,35412 - 16
612,51086,3513 - 18
81612,51086,313 - 18
10201612,510816 - 22
1225201612,51016 - 22
163225201612,518 - 24
20403225201620 - 28
