ZAKŁAD   MECHANIKI   MASZYN

GLIWICE - OSTROPA

Sprzęgła zębate dwustronne typ ASz   ZOBACZ   ZDJĘCIE ZOBACZ   ZDJĘCIE

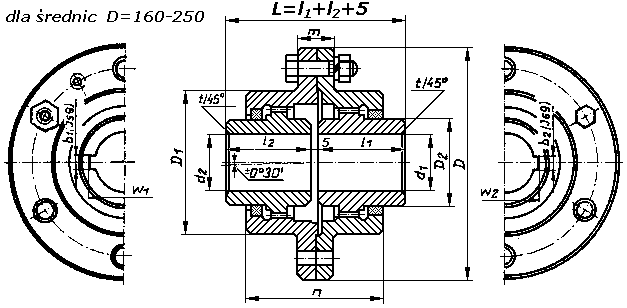

Katalog parametrów dla D=160-250
D 160  D 185  D 220  D 250

dla D=330-550

Przykład oznaczenia sprzęgła zębatego dwustronnego
(wykonanie-1)
o średnicy piasty d1 = 22 mm i długości piasty l1 = 36 mm oraz (wykonanie-4)
o średnicy piasty d2 = 24 mm i długości piasty l2 = 50 mm wykonanego wg rys. nr M - 001 ASz
SPRZĘGŁO ZĘBATE DWUSTRONNE wyk. 1/4  M - 001 ASz
/\  Do góry  /\
D D1 D2 .3)
d1
d2
(H8)		 l1
l2		 .1)
b1
b2		 .1)
w1
w2		 t m n Moment
bezwład-
ności
masy
I		 .2)
Moment
nominalny
Mnom		 Prędkość
obrotowa
nmax		 Masa
max		 Wy-
ko-
na-
nie
( )		 Nr  rys.
wyko-
nawczego
mm kg * m2 kN * m obr / min ~ kg
160 100 58 20 50 6 23 2,5 24 94 0,03 0,71 3000 7,3 0 M - 001
ASz
22 (36) 25 (1)
50 2
(24) (36) 8 27 (3)
50 4
25 (42) 28 (5)
60 6
28 (42) 31 (7)
60 8
(30) (58) 33 (9)
80 10
32 (58) 10 35 (11)
80 12
35 (58) 38 (13)
80 14
(38) (58) 41 (15)
80 16
40 (82) 12 43 (17)
110 18

/\  Do góry  /\
D D1 D2 .3)
d1
d2
(H8)		 l1
l2		 .1)
b1
b2		 .1)
w1
w2		 t m n Moment
bezwład-
ności
masy
I		 .2)
Moment
nominalny
Mnom		 Prędkość
obrotowa
nmax		 Masa
max		 Wy-
ko-
na-
nie
( )		 Nr  rys.
wyko-
nawczego
mm kg * m2 kN * m obr / min ~ kg
185 125 75 32 (58) 10 35,3 3 34 124 0,052 1,40 3000 14,0 (11) M - 002
ASz
80 12
35 (58) 38,3 (13)
80 14
(38) (58) 41,3 (15)
80 16
40 (82) 12 43,3 (17)
110 18
(42) (82) 45,3 (19)
110 20
45 (82) 14 48,8 (21)
110 22
(48) (82) 51,8 (23)
110 24
50 (82) 53,8 (25)
110 26

/\  Do góry  /\
D D1 D2 .3)
d1
d2
(H8)		 l1
l2		 .1)
b1
b2		 .1)
w1
w2		 t m n Moment
bezwład-
ności
masy
I		 .2)
Moment
nominalny
Mnom		 Prędkość
obrotowa
nmax		 Masa
max		 Wy-
ko-
na-
nie
( )		 Nr  rys.
wyko-
nawczego
mm kg * m2 kN * m obr / min ~ kg
220 150 95 (38) (58) 10 41,3 3 40 154 0,105 3,15 3000 23,0 (15) M - 003
ASz
80 16
40 (82) 12 43,3 (17)
110 18
(42) (82) 45,3 (19)
110 20
45 (82) 14 48,8 (21)
110 22
(48) (82) 51,8 (23)
110 24
50 (82) 53,8 (25)
110 26
55 82 16 59,3 (27)
110 28
(56) 105 60,3 (29)
140 30
60 105 18 64,4 (31)
140 32
(63) 105 67,4 (33)
140 34
(65) 105 69,4 (35)
140 36

/\  Do góry  /\
D D1 D2 .3)
d1
d2
(H8)		 l1
l2		 .1)
b1
b2		 .1)
w1
w2		 t m n Moment
bezwład-
ności
masy
I		 .2)
Moment
nominalny
Mnom		 Prędkość
obrotowa
nmax		 Masa
max		 Wy-
ko-
na-
nie
( )		 Nr  rys.
wyko-
nawczego
mm kg * m2 kN * m obr / min ~ kg
250 175 120 50 (82) 14 53,8 4 40 196 0,2125 5,60 3000 37,7 (25) M - 004
ASz
110 26
55 (82) 16 59,3 (27)
110 28
(56) (105) 60,3 (29)
140 30
60 (105) 18 64,4 (31)
140 32
(63) (105) 67,4 (33)
140 34
(65) (105) 69,4 (35)
140 36
70 (105) 20 74,9 (37)
140 38
(71) (105) 75,9 (39)
140 40
(75) (105) 79,9 (41)
140 42
80 (130) 22 85,4 (43)
170 44
/\  Do góry  /\

D 160  D 185  D 220  D 250

Sprzęgła zębate dwustronne typ ASz

Uwagi:
.1) - W przypadku konieczności zastosowania innych wymiarów b1 , 2 i w1 , 2
należy w oznaczeniu sprzęgła podać dodatkowo wymiary tego rowka,
.2) - Moment nominalny odnosi się do największych średnic d1 i d2 danego sprzęgła,
.3) - Dopuszcza się stosowanie tolerancji otworu w klasie 7 (H7) - po uzgodnieniu z producentem.
(  ) - Wymiary i wykonania podane w nawiasach nie są zalecane.
